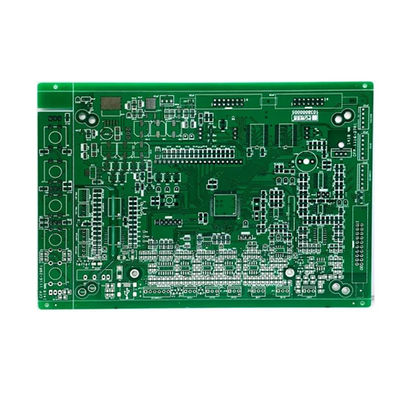

उच्च आवृत्ति पीसीबी एक प्रकार का प्रिंटेड सर्किट बोर्ड (पीसीबी) है जो विशेष रूप से उच्च आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह आमतौर पर इलेक्ट्रॉनिक उपकरणों जैसे संचार प्रणालियों में उपयोग किया जाता है,रडार प्रणाली, और उच्च गति डेटा हस्तांतरण प्रणाली।
उच्च आवृत्ति पीसीबी को इलेक्ट्रोलेस निकेल इमर्शन गोल्ड (ईएनआईजी) के साथ समाप्त किया गया है। यह सतह परिष्करण विधि एक सपाट और चिकनी सतह प्रदान करती है जो उच्च आवृत्ति संकेतों के लिए आदर्श है।यह उत्कृष्ट संक्षारण प्रतिरोध और वेल्ड करने की क्षमता भी प्रदान करता है.
उच्च आवृत्ति पीसीबी का निर्माण 1 औंस तांबे की पन्नी का उपयोग करके किया जाता है। यह अधिकांश उच्च आवृत्ति पीसीबी के लिए मानक मोटाई है और उच्च गति संकेत संचरण के लिए उपयुक्त है।
उच्च आवृत्ति पीसीबी की सतह को इमर्शन गोल्ड के साथ समाप्त किया गया है। यह सतह खत्म कम संकेत हानि सुनिश्चित करती है और उच्च आवृत्ति संकेतों के लिए एक स्थिर और विश्वसनीय कनेक्शन प्रदान करती है।यह अच्छी थर्मल चालकता भी प्रदान करता है और अधिकांश सीसा मुक्त मिलाप प्रक्रियाओं के साथ संगत है.
उच्च आवृत्ति पीसीबी का प्रतिबाधा मूल्य ± 10% है, इसका मतलब है कि पीसीबी को उच्च आवृत्ति संकेतों के लिए एक सुसंगत प्रतिबाधा स्तर बनाए रखने के लिए डिज़ाइन किया गया है,सिग्नल के विकृत और हानि के जोखिम को कम करना.
उच्च आवृत्ति पीसीबी में लेजर ड्रिलिंग के लिए न्यूनतम 0.1 मिमी और मैकेनिकल ड्रिलिंग के लिए 0.2 मिमी का आकार होता है।जो उच्च आवृत्ति संकेत संचरण के लिए आवश्यक हैं.
उच्च आवृत्ति पीसीबी में निम्नलिखित प्रमुख विशेषताएं हैंः
उच्च आवृत्ति पीसीबी एक उच्च गुणवत्ता और उच्च प्रदर्शन पीसीबी है जो विशेष रूप से उच्च आवृत्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसके एनआईजी सतह परिष्करण, इमर्शन गोल्ड सतह परिष्करण,और ड्रिलिंग के माध्यम से सटीकयह उच्च गति और उच्च आवृत्ति इलेक्ट्रॉनिक उपकरणों के लिए एक आवश्यक घटक है,इसे उद्योग में इंजीनियरों और डिजाइनरों के लिए शीर्ष विकल्प बना रहा है.
| उत्पाद का नाम | उच्च आवृत्ति पीसीबी |
|---|---|
| मिन वेया | 0.1 मिमी लेजर ड्रिल, 0.2 मिमी मैकेनिकल ड्रिल |
| सतह का परिष्करण | ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड) |
| न्यूनतम छेद का आकार | 0.2 मिमी |
| प्रतिबाधा मूल्य | ±10% |
| प्रयोग | ओईएम इलेक्ट्रॉनिक्स |
| रूपरेखा | मार्ग और स्कोर |
| सतह समाप्त | विसर्जन सोना |
| तांबे की मोटाई | 1 औंस |
| सामग्री | रोजर्स/पीटीएफई |
| आवेदन | संचार ऑटोमोबाइल |
| प्रमुख विशेषताएं | उच्च आवृत्ति संकेत पीसीबी, उच्च गति पीसीबी, उच्च आवृत्ति माइक्रोवेव पीसीबी |
उच्च आवृत्ति पीसीबी, जिसे उच्च आवृत्ति माइक्रोस्ट्रिप पीसीबी, उच्च आवृत्ति रेडियो आवृत्ति पीसीबी, या उच्च आवृत्ति संचार पीसीबी के रूप में भी जाना जाता है,छपाई सर्किट बोर्ड का एक प्रकार है जो विशेष रूप से उच्च आवृत्ति संकेतों के लिए डिज़ाइन किया गया हैइसका उपयोग ऑटोमोबाइल उद्योग सहित विभिन्न उद्योगों में व्यापक रूप से किया जाता है।
उच्च आवृत्ति पीसीबी विशेष सर्किट बोर्ड हैं जो उच्च आवृत्ति संकेतों को संभालने के लिए डिज़ाइन किए गए हैं।वे उच्च गुणवत्ता वाली सामग्री से बने होते हैं और संकेत हानि को कम करने और इष्टतम प्रदर्शन सुनिश्चित करने के लिए विशिष्ट लेआउट होते हैंइन पीसीबी का उपयोग आमतौर पर वायरलेस संचार, रडार प्रणाली, उपग्रह प्रणाली और ऑटोमोबाइल उद्योग जैसे अनुप्रयोगों में किया जाता है।
उन्नत प्रौद्योगिकियों के एकीकरण और विश्वसनीय और कुशल वाहनों की बढ़ती मांग के साथ ऑटोमोबाइल उद्योग तेजी से विकसित हो रहा है।उच्च आवृत्ति वाले पीसीबी इस परिवर्तन में महत्वपूर्ण भूमिका निभाते हैं, क्योंकि वे वाहनों में विभिन्न इलेक्ट्रॉनिक घटकों और प्रणालियों में उपयोग किए जाते हैं। उनका उपयोग इंजन नियंत्रण इकाइयों, सूचना मनोरंजन प्रणालियों, सुरक्षा प्रणालियों और संचार प्रणालियों जैसे क्षेत्रों में किया जाता है।
1इंजन नियंत्रण इकाइयां (ईसीयू): ईसीयू में इंजन के विभिन्न भागों के बीच सटीक नियंत्रण और संचार सुनिश्चित करने के लिए उच्च आवृत्ति पीसीबी का उपयोग किया जाता है।इन पीसीबी को उच्च आवृत्ति संकेतों को संभालने के लिए डिज़ाइन किया गया है और कम संकेत हानि है, उन्हें ईसीयू में उपयोग के लिए आदर्श बनाते हैं।
2सूचना-मनोरंजन प्रणाली: आधुनिक वाहनों में सूचना-मनोरंजन प्रणाली एक आवश्यक विशेषता बन गई है।इन प्रणालियों में उच्च आवृत्ति पीसीबी का उपयोग विभिन्न घटकों के बीच स्पष्ट और निर्बाध संचार सुनिश्चित करने के लिए किया जाता है, जैसे कि डिस्प्ले, ऑडियो सिस्टम और नेविगेशन सिस्टम।
3सुरक्षा प्रणालियाँ: उच्च आवृत्ति पीसीबी का उपयोग वाहनों में विभिन्न सुरक्षा प्रणालियों में भी किया जाता है, जैसे एयरबैग सेंसर, एंटी-लॉकिंग ब्रेक सिस्टम और टक्कर का पता लगाने की प्रणाली।ये पीसीबी संकेतों को तेजी से और सटीक रूप से प्रसारित करने में मदद करते हैंयात्रियों की सुरक्षा सुनिश्चित करना।
4संचार प्रणालियाँ: उच्च आवृत्ति पीसीबी का उपयोग वाहनों में विभिन्न संचार प्रणालियों में किया जाता है, जैसे ब्लूटूथ, वाई-फाई और जीपीएस।इन पीसीबी को उच्च आवृत्ति संकेतों को संभालने और वाहन में विभिन्न उपकरणों के बीच विश्वसनीय और कुशल संचार प्रदान करने के लिए डिज़ाइन किया गया है.
1न्यूनतम छेद का आकार 0.2 मिमीः उच्च आवृत्ति वाले पीसीबी में छेद का आकार बहुत छोटा होता है, जिससे वे अत्यधिक कॉम्पैक्ट और जटिल इलेक्ट्रॉनिक सर्किट के लिए उपयुक्त होते हैं।
2रोह के अनुरूपः उच्च आवृत्ति वाले पीसीबी पर्यावरण के अनुकूल हैं और रोह (खतरनाक पदार्थों के प्रतिबंध) नियमों का अनुपालन करते हैं।
3बोर्ड मोटाई 1.0 एमएम: उच्च आवृत्ति पीसीबी की मानक बोर्ड मोटाई 1.0 मिमी होती है, जिससे वे हल्के होते हैं और ऑटोमोबाइल अनुप्रयोगों में उपयोग के लिए आदर्श होते हैं।
4. प्रतिबाधा मूल्य ± 10%: उच्च आवृत्ति पीसीबी में एक विशिष्ट प्रतिबाधा मूल्य ± 10% है, जो सटीक और कुशल संकेत संचरण सुनिश्चित करता है।
उच्च आवृत्ति पीसीबी का उपयोग ऑटोमोटिव उद्योग में तेजी से प्रौद्योगिकी की प्रगति और विश्वसनीय और कुशल वाहनों की आवश्यकता के कारण तेजी से आवश्यक हो गया है।ये पीसीबी उत्कृष्ट प्रदर्शन प्रदान करते हैं और वाहनों में विभिन्न इलेक्ट्रॉनिक घटकों और प्रणालियों को सक्षम करने में महत्वपूर्ण भूमिका निभाते हैंउनके छोटे छेद के आकार, RoHS अनुपालन, मानक बोर्ड मोटाई, और विशिष्ट प्रतिबाधा मूल्य के साथ,उच्च आवृत्ति पीसीबी मोटर वाहन उद्योग में उच्च आवृत्ति संचार के लिए पसंदीदा विकल्प हैं.
रोस अनुपालनः हाँ
उपयोगः OEM इलेक्ट्रॉनिक्स
तांबा मोटाईः 1 औंस
बोर्ड मोटाईः 1.0MM
सामग्रीः रोजर्स/पीटीएफई
हमारी उच्च आवृत्ति पीसीबी अनुकूलन सेवा हमारे ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए डिज़ाइन की गई है।हमारे उच्च आवृत्ति रेडियो आवृत्ति पीसीबी और उच्च आवृत्ति माइक्रोस्ट्रिप पीसीबी उनके असाधारण प्रदर्शन और विश्वसनीयता के लिए अत्यधिक मांग कर रहे हैं.
गुणवत्ता और अनुपालन पर ध्यान केंद्रित करते हुए, हमारे सभी उच्च आवृत्ति पीसीबी रोस अनुपालन हैं, यह सुनिश्चित करते हुए कि वे पर्यावरण के अनुकूल और ओईएम इलेक्ट्रॉनिक्स में उपयोग के लिए सुरक्षित हैं।
हमारे उच्च आवृत्ति पीसीबी में 1 औंस तांबे की मोटाई होती है, जो उत्कृष्ट चालकता और संकेत संचरण प्रदान करती है। 1.0mm की बोर्ड मोटाई उन्हें हल्का और कॉम्पैक्ट बनाती है,उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाने.
हम अपने उच्च आवृत्ति पीसीबी के निर्माण के लिए रॉजर्स और पीटीएफई जैसी उच्च गुणवत्ता वाली सामग्री का उपयोग करते हैं, उच्च आवृत्ति अनुप्रयोगों में भी उनकी स्थायित्व और स्थिरता सुनिश्चित करते हैं।
अपनी सभी उच्च आवृत्ति पीसीबी अनुकूलन आवश्यकताओं के लिए हम पर भरोसा करें और प्रदर्शन और गुणवत्ता में अंतर का अनुभव करें। अधिक जानने के लिए आज ही हमसे संपर्क करें।
हमारे उच्च आवृत्ति पीसीबी उत्पाद हमारे ग्राहकों को सुरक्षित वितरण सुनिश्चित करने के लिए सावधानीपूर्वक पैक और भेजे जाते हैं।
प्रत्येक उच्च आवृत्ति पीसीबी को शिपिंग के दौरान किसी भी क्षति को रोकने के लिए एक मजबूत और सुरक्षात्मक सामग्री में पैक किया जाता है। पैकेजिंग को परिवहन और हैंडलिंग की कठोरता का सामना करने के लिए डिज़ाइन किया गया है।
छोटे आदेशों के लिए, पीसीबी को व्यक्तिगत रूप से एंटी-स्टेटिक बैग में पैक किया जाता है और फिर अतिरिक्त सुरक्षा के लिए फोम पैडिंग के साथ एक बॉक्स में रखा जाता है।
बड़े ऑर्डर के लिए, पीसीबी को पहले प्लास्टिक की ट्रे में रखा जाता है और फिर बबल रैप के साथ कवर किया जाता है। फिर ट्रे को शिपिंग के लिए कार्डबोर्ड बॉक्स में रखा जाता है।
हम अपने ग्राहकों की जरूरतों को पूरा करने के लिए विभिन्न शिपिंग विकल्प प्रदान करते हैं। हमारी मानक शिपिंग विधि प्रतिष्ठित कूरियर सेवाओं जैसे यूपीएस, फेडएक्स, या डीएचएल के माध्यम से है।
तत्काल आदेशों के लिए, हम तेजी से वितरण के लिए त्वरित शिपिंग विकल्प भी प्रदान करते हैं। त्वरित शिपिंग दरों के बारे में अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
एक बार जब आपका ऑर्डर भेज दिया जाता है, तो हम आपको एक ट्रैकिंग नंबर प्रदान करेंगे ताकि आप अपनी डिलीवरी की स्थिति को ट्रैक कर सकें।
अंतर्राष्ट्रीय आदेशों के लिए अतिरिक्त सीमा शुल्क और आयात शुल्क लागू हो सकते हैं। अधिक जानकारी के लिए अपने स्थानीय सीमा शुल्क कार्यालय से संपर्क करें।
यदि आपका पैकेज शिपिंग के दौरान क्षतिग्रस्त हो जाता है, तो कृपया तुरंत हमसे संपर्क करें और हम समस्या को हल करने के लिए आपके साथ काम करेंगे।
हमारे उच्च आवृत्ति पीसीबी उत्पादों को चुनने के लिए धन्यवाद। हम आपको उच्चतम गुणवत्ता वाले उत्पादों और उत्कृष्ट ग्राहक सेवा प्रदान करने के लिए प्रतिबद्ध हैं।
