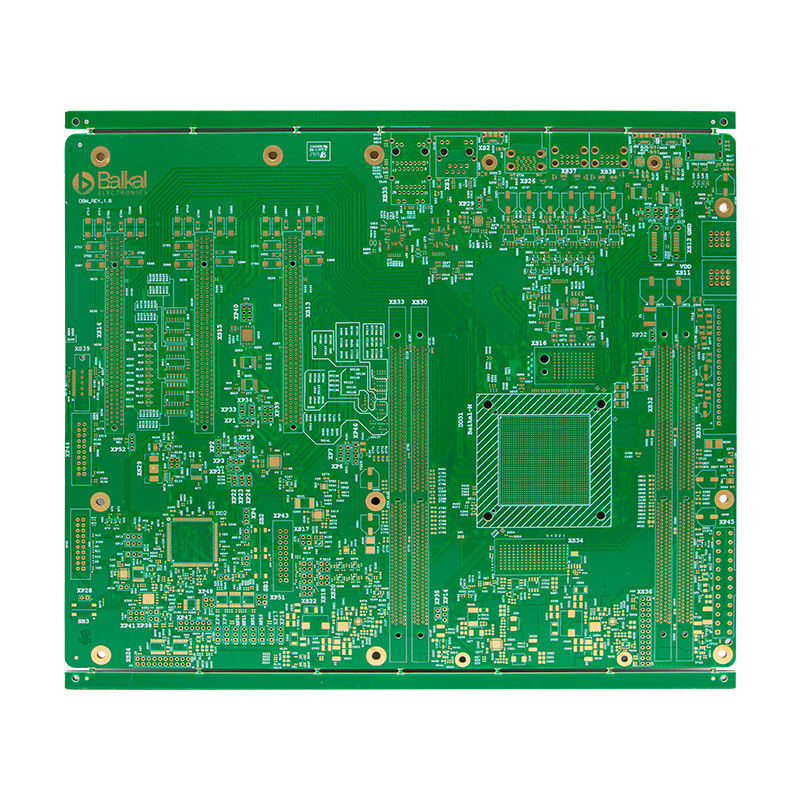

FR 4 एचडी मल्टीलेयर पीसीबी विथ इमर्शन सिल्वर सरफेस फिनिश

उत्पाद का वर्णन:

उच्च परत पीसीबी एक उच्च घनत्व इंटरकनेक्ट बोर्ड है उच्च प्रदर्शन अनुप्रयोगों के लिए बनाया गया है। नवीनतम प्रौद्योगिकी और सामग्री के साथ,यह बोर्ड जटिल और मांग डिजाइन को संभालने में सक्षम है, जो इसे एयरोस्पेस, दूरसंचार और चिकित्सा उपकरण जैसे उद्योगों के लिए शीर्ष विकल्प बनाता है।

हाई लेयर पीसीबी एक बहुस्तरीय बोर्ड है जिसमें तांबे के निशान की कई परतें होती हैं, जो इन्सुलेटिंग परतों के साथ एक साथ टुकड़े-टुकड़े होती हैं। ये परतें सर्किट्री के उच्च घनत्व की अनुमति देती हैं,एक ही बोर्ड पर अधिक घटकों और कनेक्शन फिट करने के लिए संभव बनानेइसके परिणामस्वरूप उच्च प्रदर्शन क्षमताओं को बनाए रखते हुए एक छोटा और अधिक कॉम्पैक्ट बोर्ड मिलता है।

उच्च परत पीसीबी विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए विभिन्न सतह खत्म विकल्पों के साथ उपलब्ध है। इनमें शामिल हैंः

• HASL (हॉट एयर सोल्डर लेवलिंग)
• ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड)
• ओएसपी (ऑर्गेनिक सोल्डरेबिलिटी कंजर्वेटिव)
• विसर्जन चांदी
• विसर्जन टिन

प्रत्येक सतह परिष्करण विकल्प अपने स्वयं के लाभ प्रदान करता है, जैसे कि बेहतर मिलाप, संक्षारण प्रतिरोध और लागत-प्रभावीता।

उच्च परत पीसीबी लेबलिंग और पहचान उद्देश्यों के लिए विभिन्न प्रकार के सिल्कस्क्रीन रंग विकल्प भी प्रदान करता है। इनमें शामिल हैंः

• सफेद
• काला
• पीला

ये रंग अत्यधिक दृश्यमान और टिकाऊ होते हैं, जिससे बोर्ड पर स्पष्ट और आसानी से पढ़ने योग्य लेबलिंग सुनिश्चित होती है।

उच्च परत पीसीबी बोर्ड मोटाई की एक सीमा में उपलब्ध है, 0.2 मिमी से 6.0 मिमी तक। यह डिजाइन में लचीलापन और विभिन्न अनुप्रयोगों के लिए विशिष्ट आवश्यकताओं को पूरा करने की क्षमता की अनुमति देता है।

उच्च परत पीसीबी के साथ, प्रतिबाधा नियंत्रण संभव है, संकेत संचरण की सटीकता और स्थिरता सुनिश्चित करता है। यह विशेष रूप से उच्च आवृत्ति अनुप्रयोगों के लिए महत्वपूर्ण है,जहां प्रतिबाधा में छोटे बदलाव भी सिग्नल विकृति का कारण बन सकते हैं.

हाई लेयर पीसीबी RoHS (Restriction of Hazardous Substances) नियमों का अनुपालन करता है, यह सुनिश्चित करता है कि इसमें लीड, पारा और कैडमियम जैसी खतरनाक सामग्री न हो।यह इसे पर्यावरण के अनुकूल और विभिन्न उद्योगों में उपयोग के लिए सुरक्षित बनाता है.

• उच्च परतों की संख्या अधिक जटिल और कॉम्पैक्ट डिजाइन के लिए अनुमति देता है
• बेहतर प्रदर्शन के लिए उच्च घनत्व इंटरकनेक्ट
• सतह परिष्करण और सिल्कस्क्रीन रंग विकल्पों की विस्तृत श्रृंखला
• लचीला बोर्ड मोटाई विकल्प
• सटीक संकेत संचरण के लिए प्रतिबाधा नियंत्रण
• पर्यावरण सुरक्षा के लिए RoHS अनुरूप

उच्च परत पीसीबी उच्च प्रदर्शन अनुप्रयोगों के लिए सही विकल्प है जो एक कॉम्पैक्ट और विश्वसनीय बोर्ड की आवश्यकता होती है। इसकी उच्च परतों की संख्या, उन्नत सतह खत्म और सिल्कस्क्रीन विकल्पों के साथ,और उद्योग के नियमों का अनुपालन, यह बोर्ड असाधारण गुणवत्ता और प्रदर्शन प्रदान करता है. अपनी अगली परियोजना के लिए उच्च परत पीसीबी चुनें और अंतर यह कर सकते हैं अनुभव करते हैं.

विशेषताएं:

1. उत्पाद का नामः उच्च परत पीसीबी
2. परतों की संख्याः उच्च परत
3. तांबे की मोटाई: 1/3 औंस से 2 औंस तक
4. मि. सोल्डर मास्क क्लीयरेंसः 0.1 मिमी
5. मिन. सिल्कस्क्रीन क्लीयरेंस: 0.15 मिमी
6. रोस अनुपालनः हाँ

तकनीकी मापदंडः

अनुप्रयोग:

हाई लेयर पीसीबी, जिसे हाई लेयर प्रिंटेड वायरिंग बोर्ड या हाई लेयर प्रिंटेड सर्किट बोर्ड के रूप में भी जाना जाता है, एक अत्याधुनिक उत्पाद है जो इलेक्ट्रॉनिक उपकरणों की दुनिया को बदल रहा है।अपनी उन्नत सुविधाओं और बेहतर प्रदर्शन के साथ, यह विभिन्न उद्योगों में इंजीनियरों, डिजाइनरों और निर्माताओं के लिए जाने का विकल्प है।

• बोर्ड की मोटाईःहमारे हाई लेयर पीसीबी 0.2 मिमी से लेकर 6.0 मिमी तक मोटाई में आते हैं, जिससे वे कई प्रकार के अनुप्रयोगों के लिए उपयुक्त होते हैं।बोर्ड की मोटाई महत्वपूर्ण है क्योंकि यह सर्किट बोर्ड की कठोरता और स्थिरता निर्धारित करता है.
• न्यूनतम छेद का आकारः0.2 मिमी के न्यूनतम छेद के आकार के साथ, हमारे उच्च परत पीसीबी सटीक और सटीक ड्रिलिंग प्रदान करते हैं, घटकों के लिए सही फिट सुनिश्चित करते हैं। यह बोर्ड पर घटकों के उच्च घनत्व की अनुमति देता है,इसे जटिल डिजाइनों के लिए आदर्श बनाता है.
• मिन. सिल्कस्क्रीन क्लीयरेंस:हमारे हाई लेयर पीसीबी में 0.15 मिमी की न्यूनतम सिल्कस्क्रीन क्लीयरेंस होती है, जिससे बोर्ड पर पठनीय और सटीक प्रिंटिंग सुनिश्चित होती है।इससे इंजीनियरों और तकनीशियनों के लिए बोर्ड पर विभिन्न घटकों की पहचान करना और काम करना आसान हो जाता है.
• सिल्कस्क्रीन रंगःहम अपने उच्च परत पीसीबी के लिए विभिन्न प्रकार के सिल्कस्क्रीन रंग प्रदान करते हैं, जिनमें सफेद, काला और पीला शामिल हैं। यह बोर्ड की पृष्ठभूमि के खिलाफ बेहतर विपरीत की अनुमति देता है,सर्किट लेआउट को पढ़ने और समझने में आसान बनाना.
• तांबा मोटाईःहमारे उच्च परत पीसीबी 1/3 औंस से 2 औंस तक तांबे की मोटाई के विकल्पों के साथ आते हैं। यह वर्तमान की मात्रा निर्धारित करता है जो बोर्ड संभाल सकता है और संकेत अखंडता का स्तर यह बनाए रख सकता है,इसे इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाना.

अपनी उन्नत सुविधाओं और बेहतर प्रदर्शन के लिए धन्यवाद, उच्च परत पीसीबी के अनुप्रयोगों की एक विस्तृत श्रृंखला है और विभिन्न परिदृश्यों में इस्तेमाल किया जा सकता है। कुछ सामान्य अनुप्रयोगों और परिदृश्यों में शामिल हैंः

1. उपभोक्ता इलेक्ट्रॉनिक्सःउच्च परत पीसीबी का व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स जैसे स्मार्टफोन, लैपटॉप, टैबलेट और गेमिंग कंसोल में उपयोग किया जाता है। कॉम्पैक्ट आकार, उच्च घनत्व,और बेहतर प्रदर्शन उन्हें इन उपकरणों के लिए आदर्श बनाते हैं.
2. ऑटोमोबाइल उद्योग:वाहनों में इलेक्ट्रॉनिक प्रणालियों के बढ़ते उपयोग के साथ, मोटर वाहन उद्योग में उच्च परत पीसीबी आवश्यक हो रहे हैं।इन बोर्डों का उपयोग वाहन के विभिन्न घटकों में किया जाता है.
3. औद्योगिक उपकरण:औद्योगिक उपकरणों जैसे कि नियंत्रण पैनलों, बिजली की आपूर्ति और सेंसरों के लिए विश्वसनीय और मजबूत सर्किट बोर्ड की आवश्यकता होती है। उच्च परत पीसीबी को उनकी स्थायित्व और स्थायित्व के लिए जाना जाता है,उन्हें औद्योगिक क्षेत्र में एक लोकप्रिय विकल्प बना रहा है.
4. चिकित्सा उपकरण:चिकित्सा उद्योग उच्च गुणवत्ता और सटीक इलेक्ट्रॉनिक उपकरणों की मांग करता है, और उच्च परत पीसीबी इस आवश्यकता के लिए एकदम सही फिट हैं। उनका उपयोग विभिन्न चिकित्सा उपकरणों जैसे एमआरआई मशीनों में किया जाता है,अल्ट्रासाउंड मशीनें, और रोगी निगरानी प्रणाली।
5. एयरोस्पेस और रक्षा:उच्च परत पीसीबी का व्यापक रूप से एयरोस्पेस और रक्षा उद्योगों में भी उपयोग किया जाता है।सख्त गुणवत्ता मानकों और उच्च प्रदर्शन आवश्यकताओं से वे विमानों में इलेक्ट्रॉनिक प्रणालियों के लिए पसंदीदा विकल्प बन जाते हैं, उपग्रह और सैन्य उपकरण।

निष्कर्ष के रूप में, उच्च परत पीसीबी एक खेल बदलने वाला उत्पाद है जो सर्किट बोर्ड प्रौद्योगिकी की दुनिया में क्रांति ला रहा है। इसकी उन्नत सुविधाओं और बेहतर प्रदर्शन के साथ,यह उद्योगों और अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए जाने के लिए विकल्प हैइसके अनुकूलन योग्य विकल्प, जैसे बोर्ड की मोटाई, छेद का आकार, सिल्कस्क्रीन रंग और तांबे की मोटाई, इसे विभिन्न डिजाइन और प्रदर्शन आवश्यकताओं के लिए उपयुक्त बनाते हैं।जैसे-जैसे तकनीक आगे बढ़ती जाती है, उच्च परत पीसीबी हमारी दुनिया को चलाने वाले इलेक्ट्रॉनिक उपकरणों को बिजली देने में महत्वपूर्ण भूमिका निभाना जारी रखेगा।

अनुकूलन:

यह अनुकूलन योग्य उच्च परत पीसीबी (उच्च घनत्व इंटरकनेक्ट बोर्ड) आपके जटिल इलेक्ट्रॉनिक डिजाइनों के लिए एक उच्च घनत्व इंटरकनेक्ट समाधान प्रदान करता है।यह पीसीबी उच्च धाराओं को संभाल सकता है और उत्कृष्ट थर्मल अपव्यय प्रदान कर सकता हैइसकी न्यूनतम लाइन चौड़ाई और 3 मिली / 3 मिली की दूरी सटीक और जटिल सर्किट की अनुमति देती है। और एक Rohs अनुरूप उत्पाद के रूप में, आप इसकी पर्यावरण के अनुकूलता के बारे में सुनिश्चित हो सकते हैं।

• तांबा मोटाईः 1/3 औंस से 2 औंस
• उच्च घनत्व इंटरकनेक्ट बोर्ड
• न्यूनतम लाइन चौड़ाई/अंतरः 3 मिलीलीटर/3 मिलीलीटर
• रोस अनुपालन
• सतह परिष्करण: HASL, ENIG, OSP, इमर्शन सिल्वर, इमर्शन टिन
• मिन. सिल्कस्क्रीन क्लीयरेंस: 0.15 मिमी

हमारी हाई लेयर पीसीबी अनुकूलन सेवा के साथ, आपके पास विभिन्न सतह परिष्करणों में से चुनने का विकल्प है जिसमें एचएएसएल, ईएनआईजी, ओएसपी, इमर्शन सिल्वर और इमर्शन टिन शामिल हैं।यह आप अपने विशिष्ट आवेदन और आवश्यकताओं के लिए सबसे अच्छा खत्म का चयन करने के लिए अनुमति देता हैइसके अतिरिक्त, 0.15 मिमी की न्यूनतम सिल्कस्क्रीन क्लीयरेंस आपके पीसीबी पर स्पष्ट और सटीक लेबलिंग सुनिश्चित करती है।

हमारा उच्च घनत्व इंटरकनेक्ट बोर्ड उच्च परत बहु-स्तरीय पीसीबी डिजाइनों के लिए आदर्श है, जो आपको आपके जटिल सर्किट के लिए आवश्यक घनत्व और कनेक्टिविटी प्रदान करता है।हमें उच्च गुणवत्ता और विश्वसनीय उच्च परत पीसीबी देने के लिए विश्वास है कि अपने सटीक विनिर्देशों और आवश्यकताओं को पूरा करता है.

पैकिंग और शिपिंगः

हमारे उच्च परत पीसीबी हमारे ग्राहकों के लिए सुरक्षित वितरण सुनिश्चित करने के लिए ध्यान से पैक और भेज दिया जाता है। यहाँ आप क्या उम्मीद कर सकते हैं जब आप हमारे उत्पाद का आदेशः

• प्रत्येक उच्च परत पीसीबी को इलेक्ट्रोस्टैटिक डिस्चार्ज से बचाने के लिए एंटी-स्टेटिक बैग में व्यक्तिगत रूप से लपेटा जाता है।
• पैक किए गए पीसीबी को फिर परिवहन के दौरान किसी भी क्षति को रोकने के लिए झटके-अवशोषित फोम की एक परत के साथ मजबूत कार्डबोर्ड बक्से में रखा जाता है।
• इसके अतिरिक्त, हम शिपिंग के दौरान किसी भी पर्यावरणीय कारकों से पीसीबी की रक्षा के लिए नमी प्रतिरोधी पैकेजिंग सामग्री का उपयोग करते हैं।
• बड़े ऑर्डर के लिए, हम पीसीबी को सुरक्षित रूप से ढेर करने और परिवहन करने के लिए पैलेट का उपयोग करते हैं।

हम आपकी आवश्यकताओं को पूरा करने के लिए विभिन्न शिपिंग विकल्प प्रदान करते हैंः

• मानक शिपिंगः हमारे डिफ़ॉल्ट शिपिंग विधि हवाई या समुद्री माल के माध्यम से है, गंतव्य के आधार पर। यह विकल्प अधिक समय ले सकता है लेकिन अधिक लागत प्रभावी है।
• एक्सप्रेस शिपिंग: तत्काल आदेशों के लिए, हम त्वरित शिपिंग सेवाएं प्रदान करते हैं। यह विकल्प तेज़ है लेकिन अतिरिक्त शुल्क लग सकता है।
• अंतर्राष्ट्रीय शिपिंग: हम अपने वैश्विक ग्राहकों को समायोजित करने के लिए दुनिया भर में अपने हाई लेयर पीसीबी भेजते हैं।

एक बार जब आपका ऑर्डर भेज दिया जाता है, तो हम आपको एक ट्रैकिंग नंबर प्रदान करेंगे ताकि आप अपनी डिलीवरी की प्रगति की निगरानी कर सकें।हमारी टीम आपके आदेश के समय पर और कुशल वितरण सुनिश्चित करने के लिए हमारे शिपिंग भागीदारों के साथ मिलकर काम करती है.

हाई लेयर पीसीबी में, हम अपने उत्पादों को पैकेजिंग और शिपिंग में बहुत सावधानी बरतते हैं ताकि यह सुनिश्चित हो सके कि वे सही स्थिति में पहुंचें। हम अपने ग्राहकों को सर्वोत्तम गुणवत्ता और सेवा प्रदान करने के लिए प्रतिबद्ध हैं।

अक्सर पूछे जाने वाले प्रश्न:

• प्रश्न: पीसीबी क्या है?
• उत्तर: पीसीबी का अर्थ है प्रिंटेड सर्किट बोर्ड। यह एक इलेक्ट्रॉनिक बेस बोर्ड है जो विद्युत घटकों को प्रवाहकीय लाइनों का उपयोग करके जोड़ता है।
• प्रश्न: उच्च परत पीसीबी क्या है?
• उत्तरः उच्च परत पीसीबी एक प्रकार का पीसीबी है जिसमें प्रवाहकीय लाइनों की कई परतें होती हैं, आमतौर पर चार से अधिक परतें होती हैं।
• प्रश्न: उच्च परत पीसीबी के क्या फायदे हैं?
• उत्तर: उच्च परत पीसीबी सर्किट घनत्व में वृद्धि, बेहतर संकेत अखंडता और विद्युत चुम्बकीय हस्तक्षेप में कमी प्रदान करते हैं। वे अधिक जटिल और कॉम्पैक्ट डिजाइन की अनुमति देते हैं।
• प्रश्न: उच्च परत पीसीबी के अनुप्रयोग क्या हैं?
• उत्तरः उच्च परत पीसीबी का उपयोग आमतौर पर उन्नत इलेक्ट्रॉनिक उपकरणों जैसे कंप्यूटर, स्मार्टफोन और चिकित्सा उपकरणों में किया जाता है।
• प्रश्न: हाई लेयर पीसीबी का निर्माण कैसे किया जाता है?
• उत्तरः उच्च परत पीसीबी को उत्कीर्णन, ड्रिलिंग और टुकड़े टुकड़े करने की प्रक्रियाओं के संयोजन का उपयोग करके निर्मित किया जाता है।उच्च परत पीसीबी के उत्पादन के लिए विशेष उपकरण और कुशल तकनीशियनों की आवश्यकता होती है.
