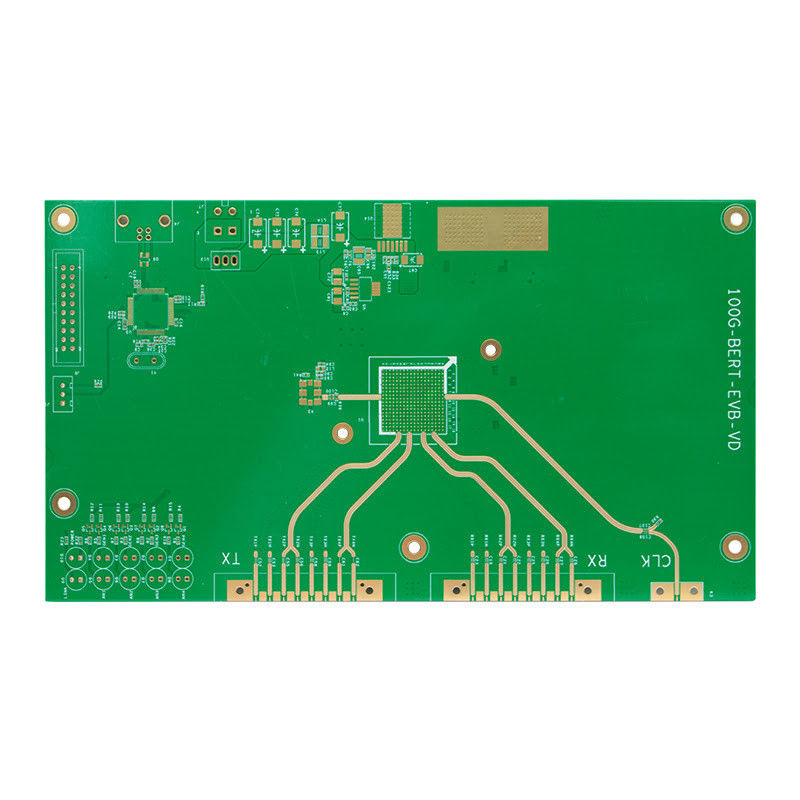

एचडीआई 5जी ऑप्टिकल मॉड्यूल पीसीबी उच्च आवृत्ति सर्किट बोर्ड RO4350B TU768

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शेन्ज़ेन, चीन

प्रमाणन:

ISO/TS16949/RoHS/TS16949

आवेदन:

5जी सिग्नल टेस्ट बोर्ड

विशेषता:

उच्च आवृत्ति+FR4 सामग्री

सामग्री:

RO4350B+TU768

परत:

4एल

मोटाई:

1.6±0.16 मिमी

न्यूनतम छेद व्यासv:

मैकेनिकल छेद 0.20 मिमी। पहलू अनुपातः8:1

न्यूनतम चौड़ाई/स्थान:

100/100um

सतह खत्म:

ENIG(0.05um)

आंतरिक मॉडल:

X04B002C04

पैकेजिंग विवरण:

हवा के छल्ले के वैक्यूम पैकेजिंग

आपूर्ति की क्षमता:

200,000 वर्ग मीटर/वर्ष

प्रमुखता देना:

उत्पाद का वर्णन

1+एन+1 उच्च आवृत्ति के साथ एचडीआई

परियोजना	पीसीबी प्रक्रिया क्षमता
परतों की संख्या	1-40 परतें
न्यूनतम बाहरी रेखा चौड़ाई/स्थान	3/3मिल
बाह्य तांबे की मोटाई	280um ((8OZ)
आंतरिक तांबे की मोटाई	210um ((6OZ)
पीसीबी मोटाई की सहिष्णुता	बोर्ड की मोटाई≤1.0mm; ±0.1mm+,/-0.05mm 4 परतों से नीचे बोर्ड की मोटाई>1.0 मिमी; ±10%
न्यूनतम पीटीएच	यांत्रिक छेद 4 मिली, लेजर 3 मिली
सामग्री	एफआर-4,उच्च टीजी,हैलोजन मुक्त,पीटीएफई,रोजर्स,पोलीमाइड
एचडीआई	स्तर 2-7
विशेष प्रक्रिया	दफन अंधा व्यास, अंधा स्लॉट, कठोर-फ्लेक्स संयोजन,मिश्रित दबाव,बैक ड्रिलिंग, दफन प्रतिरोध, दफन क्षमता, मिलिंग चरण, बहु संयोजन प्रतिबाधा;
