एचडीआई पीसीबी बोर्ड
Created with Pixso.

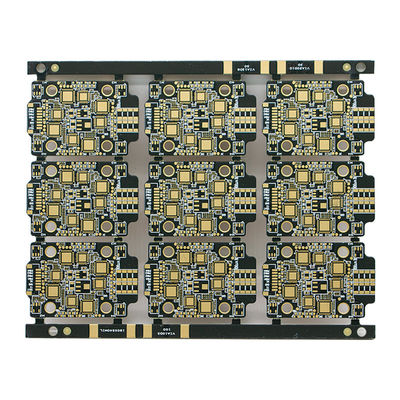

हेलोजन मुक्त उच्च घनत्व इंटरकनेक्ट पीसीबी 2 एन 2 यूएवी ब्रशलेस इलेक्ट्रिक के लिए

हेलोजन मुक्त उच्च घनत्व इंटरकनेक्ट पीसीबी 2 एन 2 यूएवी ब्रशलेस इलेक्ट्रिक के लिए

ब्रांड नाम: Ben Qiang
मॉडल संख्या: FR-4/रोजर्स
एमओक्यू: 1 पीसीएस
कीमत: custom made
भुगतान की शर्तें: बैंक ट्रांसफर/अलाइपाई/पेपैल
आपूर्ति करने की क्षमता: 200,000 वर्ग मीटर/वर्ष
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेन्ज़ेन, चीन
प्रमाणन:
ISO/TS16949/RoHS/TS16949
आवेदन:
यूएवी ब्रशलेस इलेक्ट्रिक
विशेषता:
2 औंस तांबा एचडीआई
सामग्री:
S1000-2M
परत:
12एल
मोटाई:
2.2±0.2 मिमी
न्यूनतम छेद व्यासv:
Laser hole :0.2mm Mechanical hole 0.2mm. लेजर छेद: 0.2 मिमी यांत्रिक छेद 0.2 मिमी।
न्यूनतम चौड़ाई/स्थान:
140/180um
सतह खत्म:
ENIG(0.05um)
आंतरिक मॉडल:
E339030C12
पैकेजिंग विवरण:
हवा के छल्ले के वैक्यूम पैकेजिंग
आपूर्ति की क्षमता:
200,000 वर्ग मीटर/वर्ष
प्रमुखता देना:

उच्च घनत्व इंटरकनेक्ट पीसीबी 2 एन 2

,

हेलोजन मुक्त उच्च घनत्व इंटरकनेक्ट पीसीबी

उत्पाद का वर्णन

एचडीआई 2+एन+2 के साथ

परियोजना पीसीबी प्रक्रिया क्षमता
परतों की संख्या 1-40 परतें
न्यूनतम बाहरी रेखा चौड़ाई/स्थान 3/3मिल
बाह्य तांबे की मोटाई 280um ((8OZ)
आंतरिक तांबे की मोटाई 210um ((6OZ)
पीसीबी मोटाई की सहिष्णुता बोर्ड की मोटाई≤1.0mm; ±0.1mm+,/-0.05mm 4 परतों से नीचे
बोर्ड की मोटाई>1.0 मिमी; ±10%
न्यूनतम पीटीएच यांत्रिक छेद 4 मिली, लेजर 3 मिली
सामग्री एफआर-4,उच्च टीजी,हैलोजन मुक्त,पीटीएफई,रोजर्स,पोलीमाइड
एचडीआई स्तर 2-7
विशेष प्रक्रिया

दफन अंधा व्यास, अंधा स्लॉट, कठोर-फ्लेक्स संयोजन,मिश्रित दबाव,बैक ड्रिलिंग, दफन प्रतिरोध, दफन क्षमता, मिलिंग चरण, बहु संयोजन प्रतिबाधा;
