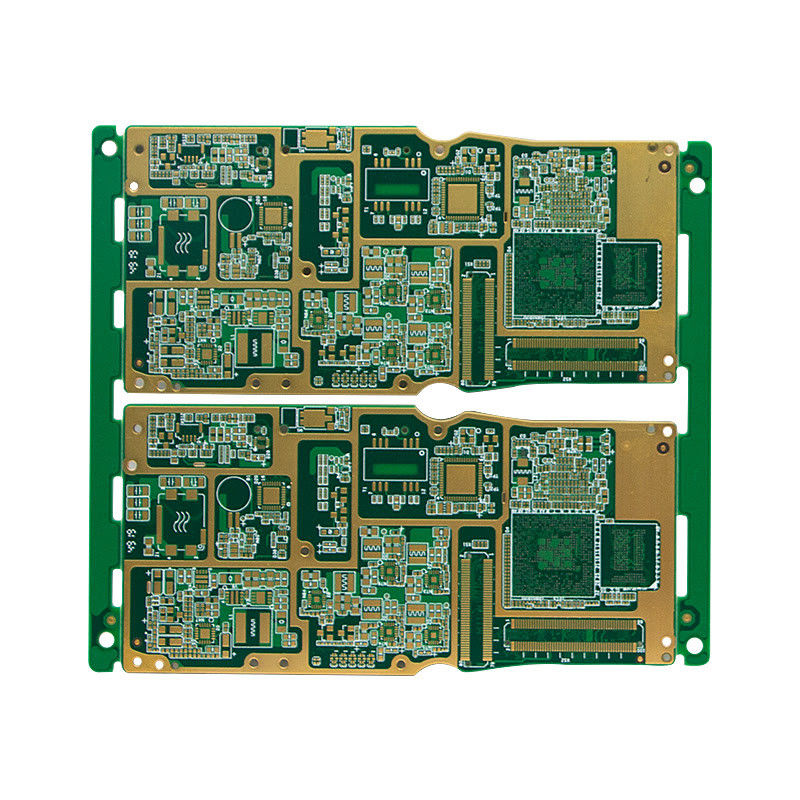

संचार के लिए 14L Hdi पीसीबी असेंबली 3+एन+3 Shengyi S1000-2M

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शेन्ज़ेन, चीन

प्रमाणन:

ISO/TS16949/RoHS/TS16949

आवेदन:

संचार

विशेषता:

3 लेजर, 4 लेमिनेशन, 3+एन+3

सामग्री:

शेंगयी S1000-2M

परत:

14एल

मोटाई:

1.2±0.1 मिमी

न्यूनतम छेद व्यासv:

लेजर छेद: 0.1 मिमी;

न्यूनतम चौड़ाई/स्थान:

65/65um

सतह खत्म:

ENIG++OSP

आंतरिक मॉडल:

C630002I12

पैकेजिंग विवरण:

हवा के छल्ले के वैक्यूम पैकेजिंग

आपूर्ति की क्षमता:

200,000 वर्ग मीटर/वर्ष

प्रमुखता देना:

उत्पाद का वर्णन

एचडीआई 3+एन+3 के साथ

परियोजना	पीसीबी प्रक्रिया क्षमता
परतों की संख्या	1-40 परतें
न्यूनतम बाहरी रेखा चौड़ाई/स्थान	3/3मिल
बाह्य तांबे की मोटाई	280um ((8OZ)
आंतरिक तांबे की मोटाई	210um ((6OZ)
पीसीबी मोटाई की सहिष्णुता	बोर्ड की मोटाई≤1.0mm; ±0.1mm+,/-0.05mm 4 परतों से नीचे बोर्ड की मोटाई>1.0 मिमी; ±10%
न्यूनतम पीटीएच	यांत्रिक छेद 4 मिली, लेजर 3 मिली
सामग्री	एफआर-4,उच्च टीजी,हैलोजन मुक्त,पीटीएफई,रोजर्स,पोलीमाइड
एचडीआई	स्तर 2-7
विशेष प्रक्रिया	दफन अंधा व्यास, अंधा स्लॉट, कठोर-फ्लेक्स संयोजन,मिश्रित दबाव,बैक ड्रिलिंग, दफन प्रतिरोध, दफन क्षमता, मिलिंग चरण, बहु संयोजन प्रतिबाधा;
