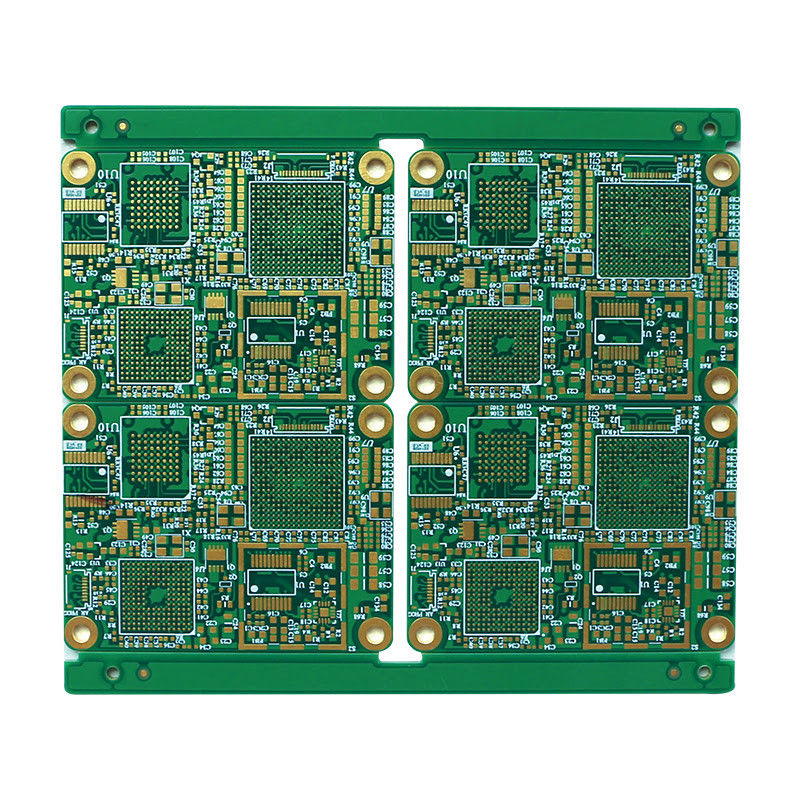

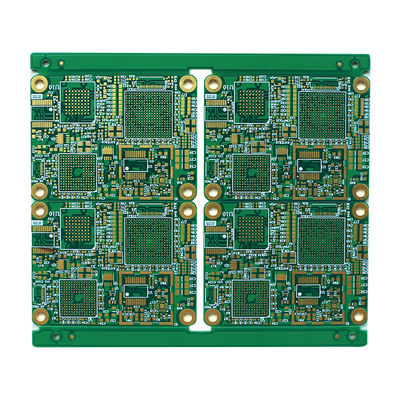

16L औद्योगिक नियंत्रण पीसीबी 7+एन+7 एचडीआई सर्किट बोर्ड 1.8 मोटाई

16L औद्योगिक नियंत्रण पीसीबी 7+एन+7 एचडीआई सर्किट बोर्ड 1.8 मोटाई

ब्रांड नाम: Ben Qiang
मॉडल संख्या: FR-4/रोजर्स
एमओक्यू: 1 पीसीएस
कीमत: custom made
भुगतान की शर्तें: बैंक ट्रांसफर/अलाइपाई/पेपैल
आपूर्ति करने की क्षमता: 200,000 वर्ग मीटर/वर्ष
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेन्ज़ेन, चीन
प्रमाणन:
ISO/TS16949/RoHS/TS16949
आवेदन:
औद्योगिक नियंत्रण
विशेषता:
7 लेजर, 7 प्रेस, 7+एन+7 एचडीआई बोर्ड
सामग्री:
S1000-2M
परत:
16एल
मोटाई:
1.8±0.18मिमी
न्यूनतम छेद व्यासv:
लेजर छेद: 0.1 मिमी, मैकेनिकल 0.2 एमएन, एपर्चर अनुपात 9: 1
न्यूनतम चौड़ाई/स्थान:
100/100um
सतह खत्म:
विसर्जन सोना: 0.05um
आंतरिक मॉडल:
C654004C16
पैकेजिंग विवरण:
हवा के छल्ले के वैक्यूम पैकेजिंग
आपूर्ति की क्षमता:
200,000 वर्ग मीटर/वर्ष
प्रमुखता देना:

16L औद्योगिक नियंत्रण पीसीबी

,

औद्योगिक नियंत्रण पीसीबी 7 N 7

,

7 N 7 Hdi सर्किट बोर्ड

उत्पाद का वर्णन

7+एन+7 एचडीआई बोर्ड

परियोजना पीसीबी प्रक्रिया क्षमता
परतों की संख्या 1-40 परतें
न्यूनतम बाहरी रेखा चौड़ाई/स्थान 3/3मिल
बाह्य तांबे की मोटाई 280um ((8OZ)
आंतरिक तांबे की मोटाई 210um ((6OZ)
पीसीबी मोटाई की सहिष्णुता बोर्ड की मोटाई≤1.0mm; ±0.1mm+,/-0.05mm 4 परतों से नीचे
बोर्ड की मोटाई>1.0 मिमी; ±10%
न्यूनतम पीटीएच यांत्रिक छेद 4 मिली, लेजर 3 मिली
सामग्री एफआर-4,उच्च टीजी,हैलोजन मुक्त,पीटीएफई,रोजर्स,पोलीमाइड
एचडीआई स्तर 2-7
विशेष प्रक्रिया

दफन अंधा व्यास, अंधा स्लॉट, कठोर-फ्लेक्स संयोजन,मिश्रित दबाव,बैक ड्रिलिंग, दफन प्रतिरोध, दफन क्षमता, मिलिंग चरण, बहु संयोजन प्रतिबाधा;
