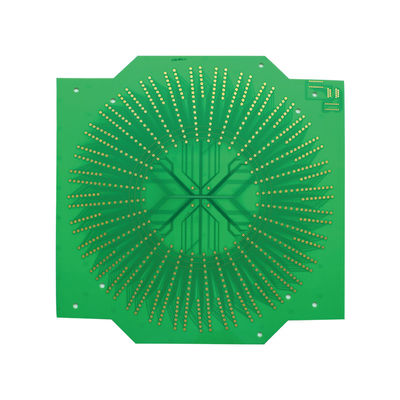

1-40 परतें अर्धचालक बोर्ड S1000-2M 4+N+4 HDI पीसीबी S230160C10

1-40 परतें अर्धचालक बोर्ड S1000-2M 4+N+4 HDI पीसीबी S230160C10

ब्रांड नाम: Ben Qiang
मॉडल संख्या: FR-4/रोजर्स
एमओक्यू: 1 पीसीएस
कीमत: custom made
भुगतान की शर्तें: बैंक ट्रांसफर/अलाइपाई/पेपैल
आपूर्ति करने की क्षमता: 200,000 वर्ग मीटर/वर्ष
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेन्ज़ेन, चीन
प्रमाणन:
ISO/TS16949/RoHS/TS16949
आवेदन:
अर्धचालक परीक्षण
विशेषता:
4+एन+4 एचडीआई पीसीबी
सामग्री:
S1000-2M
परत:
10एल
मोटाई:
2.2±0.2 मिमी
न्यूनतम छेद व्यासv:
Laser hole: 0.10mm; लेजर छेद: 0.10 मिमी; mechanical hole: 0.2mm, aperture ratio: 11
न्यूनतम चौड़ाई/स्थान:
200/110um
सतह खत्म:
डुबकी सोना 2U"
आंतरिक मॉडल:
S230160C10
उत्पत्ति के प्लेस:
शेन्ज़ेन, चीन
पैकेजिंग विवरण:
हवा के छल्ले के वैक्यूम पैकेजिंग
आपूर्ति की क्षमता:
200,000 वर्ग मीटर/वर्ष
प्रमुखता देना:

40 परतों सेमीकंडक्टर बोर्ड

,

अर्धचालक बोर्ड S1000-2M

उत्पाद का वर्णन
परियोजना पीसीबी प्रक्रिया क्षमता
परतों की संख्या 1-40 परतें
न्यूनतम बाहरी रेखा चौड़ाई/स्थान 3/3मिल
बाह्य तांबे की मोटाई 280um ((8OZ)
आंतरिक तांबे की मोटाई 210um ((6OZ)
पीसीबी मोटाई की सहिष्णुता बोर्ड की मोटाई≤1.0mm; ±0.1mm,चार परतों से नीचे +/-0.05 मिमी
बोर्ड की मोटाई>1.0 मिमी; ±10%
न्यूनतम पीटीएच यांत्रिक छेद 4 मिली, लेजर 3 मिली
सामग्री एफआर-4,उच्च टीजी,हैलोजन मुक्त,पीटीएफई,रोजर्स,पोलीमाइड
एचडीआई स्तर 2-7
विशेष प्रक्रिया

दफन अंधेरे vias, अंधेरे स्लॉट, कठोर-लचीला संयोजन, मिश्रित दबाव, वापस ड्रिलिंग, दफन प्रतिरोध,buriedcapacitance, मिलिंग चरण, बहु संयोजन प्रतिबाधा;
